Propiedades técnicas
1. Vástago: Diseño de doble sellado: el sellado primario es de labio y el secundario es de empaquetadura, lo que reduce el uso de empaquetadura.
2. Diseño de bonete extendido: El espacio entre las piezas de extensión está estrictamente controlado, lo que reduce el cruce en condiciones criogénicas, evitando la congelación de la empaquetadura y un mayor torque que pueda rayar el vástago.

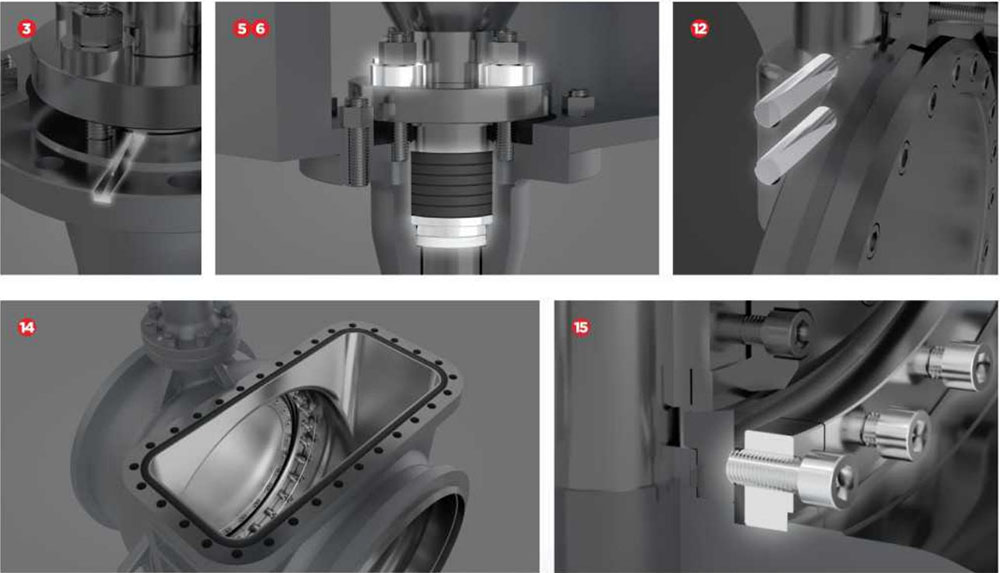

3. Diseño autocentrante en la brida del prensaestopas y la empaquetadura para evitar el desequilibrio de tensiones.
4. Mediante el diseño FEA, se calcula el espesor óptimo del bonete extendido para garantizar el mejor efecto de refrigeración.
5. El diseño de la placa de goteo, en primer lugar, amplía el área de refrigeración efectiva, evitando el problema de la congelación del vástago y el área de sellado dinámico de la empaquetadura, lo que resulta en un mayor torque. En segundo lugar, previene eficazmente la caída de agua condensada en el cuerpo, lo que resulta en un doble sellado en la conexión del cuerpo con el bonete.
6. Asiento endurecido para garantizar la ausencia de rayaduras a temperaturas criogénicas. 7. El vástago extendido cuenta con un canal de drenaje en la posición de la empaquetadura, que detiene eficazmente el flujo de agua condensada hacia el orificio de la empaquetadura. Diseño de cuatro bucles abiertos.
8. Entrada superior recortada para mantenimiento en línea.
9. Anillo de sellado múltiple para una gama más amplia según las necesidades del cliente.
10. Diseño de sellado auxiliar desmontable, que complementa la función criogénica, reduce las fugas y mejora las propiedades.
11. Pasador cónico fijado entre el disco y el vástago, que evita el giro involuntario bajo presión diferencial y la aparición de fugas.
