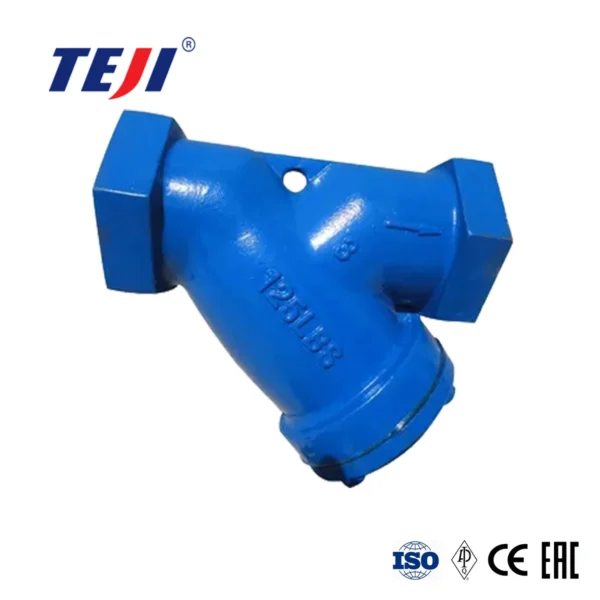

Filtro en Y de fundición DIN

Usted está aquí:

Filtro en Y de fundición DIN

Información de parámetros del producto

Requisitos técnicos del filtro en Y fundido DIN
1. Norma de diseño: DIN EN13709-2003
2. Dimensiones entre caras: DIN EN588-1:1995
3. Dimensiones de la brida final: DIN EN1092-1:2002
4. Norma de ensayo: DIN EN12266:2003

Oficina

Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

Correo electrónico

[email protected]

Línea directa

+86-577-67354000

Descripción del Producto

REQUISITOS TÉCNICOS 1. Norma de diseño: DIN EN13709-2003 2. Dimensiones entre caras: DIN EN588-1:1995 3. Dimensiones de la novia: DIN EN1092-1:2002 4. Norma de ensayo: DIN EN12266:2003 El tipo de filtro Y es un dispositivo de transferencia de fluidos que se instala generalmente en el lado de acceso de válvulas reductoras, válvulas de alivio y válvulas de control de nivel para eliminar las impurezas del fluido y de las válvulas y dispositivos de protección. Se utiliza para fluidos como agua, petróleo y gas.

Especificaciones de rendimiento

Presión nominal		1,6 MPa	2,5 MPa	4,0 MPa
Prueba de presión	Prueba de intensidad	2,4 MPa	3,75 MPa	6,0 MPa
	Asiento trasero Prueba	1,76 MPa	2,75 MPa	4,4 MPa
	Prueba de sellado	1,76 MPa	2,75 MPa	4,4 MPa
	Prueba de gas	0,6 MPa	0,6 MPa	0,6 MPa
Temperatura adecuada			-29~425 °C
Apto para temperatura media			W.O.G

Piezas y materiales principales

Carrocería	GG GS-C25, CF8, CF8M
Perno	A193 Gr. B7, A193 B8
Tuerca	A194 Gr. 2H, A194 8
Capó	GG GS-C25, CF8, CF8M
Tornillo de tapón	SS304
Pantalla	SS304
Junta	Grafito flexible + SS304

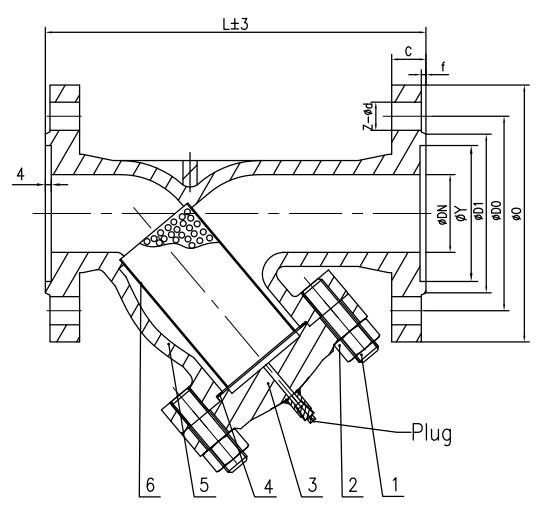

TAMAÑO DN	65	80	100	125	150	200	250	300	350	400
L	PN16	290	310	350	400	480	600	730	850	900	1100
PN25	290	310	350	400	480	600	730	850	900	1100
PN40	290	310	350	400	480	600	730	850	900	1100
D	PN16	185	200	220	250	285	340	405	460	520	580
PN25	185	200	235	270	300	360	425	485	555	620
PN40	185	200	235	270	300	375	450	515	580	660
D0	PN16	145	160	180	210	240	295	365	410	470	525
PN25	145	160	190	220	250	310	370	430	490	550
PN40	145	160	190	220	250	220	385	450	510	585
D1	PN16	122	138	158	188	212	268	320	378	428	490
PN25	122	138	162	188	218	278	335	395	450	505
PN40	122	138	162	188	218	285	345	410	465	535
c	PN16	18	20	20	22	22	24	26	28	30	32
PN25	22	24	24	26	28	30	32	34	38	40
PN40	22	24	24	28	28	34	38	42	46	50
f	PN16	3	3	3	3	3	3	3	4	4	4
PN25	3	3	3	3	3	3	3	4	4	4
PN40	3	3	3	3	3	3	3	4	4	4
z-∅d	PN16	8×18	8×18	8×18	8×18	8×22	12×22	12×26	12×26	16×26	16×30
PN25	8×18	8×18	8×22	8×22	8×26	12×26	16×30	16×30	16×33	16×36
PN40	8×18	8×18	8×18	8×18	8×26	12×30	16×33	16×33	16×36	16×39
Peso	PN16	22.0	32.0	48.0	68.0	189.0	300.0	/	/	/	/
PN25	22.0	32.0	48.0	68.0	189.0	300.0	/	/	/	/
