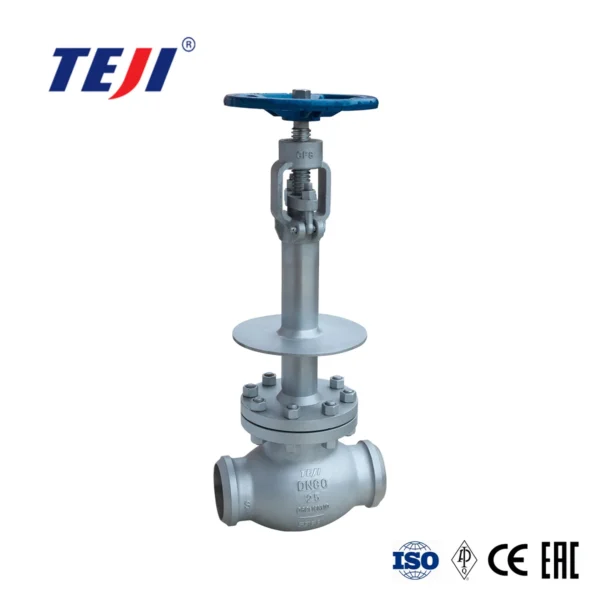

La válvula de globo criogénica se refiere a una válvula cuyo disco se mueve a lo largo de la línea central del asiento de la válvula.
1. Tamaño de la válvula: 2 ~ 24”
2. Clasificación aplicable: ASME 150# ~ 1500#
3. Temperatura: Hasta -196 ℃
4. Código y norma: BS, ASME, ASTM
Diseñado según BS6364, ASME B16.34 y ASME B16.25/16.5
5. Prueba de fugas en la carcasa y el asiento: ASME B16.34

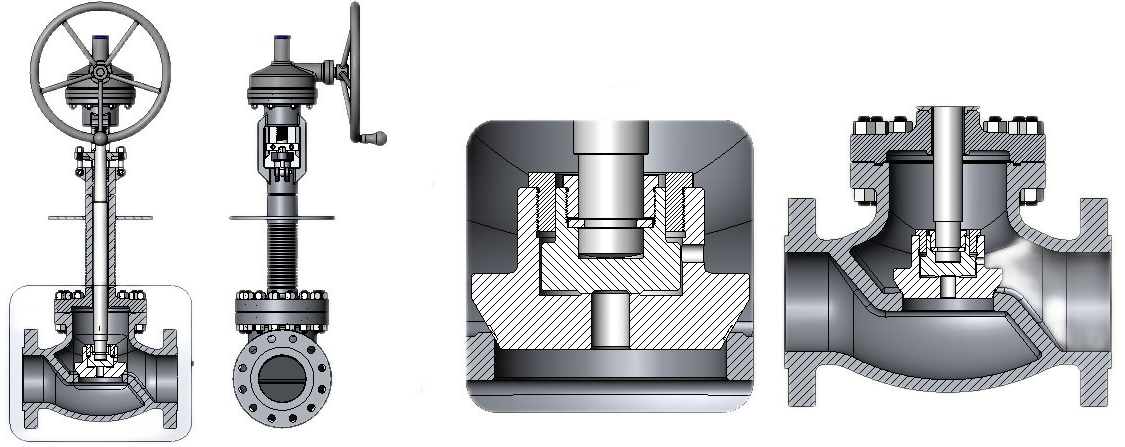

6. Construcción:
Conexión final: Bridada, soldada a tope o tipo RTJ
Sombrerete largo extendido
Operador: Tipo accionado por engranajes
Diseño de alivio de presión (Diseño de equilibrio de presión)
Diseño de seguridad contra incendios/antiestático
1. Su estructura es más sencilla que la de la válvula de compuerta y más fácil de fabricar y mantener.
2. La superficie de sellado no se desgasta ni raya fácilmente, y su rendimiento de sellado es bueno. Al abrir y cerrar, no hay deslizamiento relativo entre el disco de la válvula y la superficie de sellado del cuerpo de la válvula, por lo que el desgaste y los arañazos no son graves, el rendimiento de sellado es bueno y la vida útil es larga.
3. Al abrir y cerrar, la carrera del disco es pequeña, por lo que la altura de la válvula de compuerta es menor que la de la válvula de compuerta, pero la longitud de su estructura es mayor.
4. El momento de apertura y cierre es grande, lo que implica que la apertura y el cierre son más laboriosos y el tiempo de apertura y cierre es mayor.
5. La resistencia al fluido es alta, debido a que el paso del fluido en el cuerpo de la válvula es tortuoso, la resistencia al fluido es alta y el consumo de energía es alto.
6. El disco se erosiona con frecuencia al abrirse completamente.
MATERIALES DE LAS PIEZAS PRINCIPALES:
| NOMBRE DE LA PIEZA | MATERIAL |
| CUERPO | Acero fundido – ASTM A351-CF8(M)/CF3(M) |
| BONETE | Acero fundido – ASTM A351-CF8(M)/CF3(M) |
| ASIENTO | ASTM A276-304L(H.F) |
| DISCO | ASTM A276-304(L)(H.F) / 316(L)(H.F) o Equivalente |
| VÁSTAGO | ASTM A276-316(L) |
| JUNTA | GRAFITO ENROLLADO EN ESPIRAL |
| EMPAQUETADURA | GRAFITO |

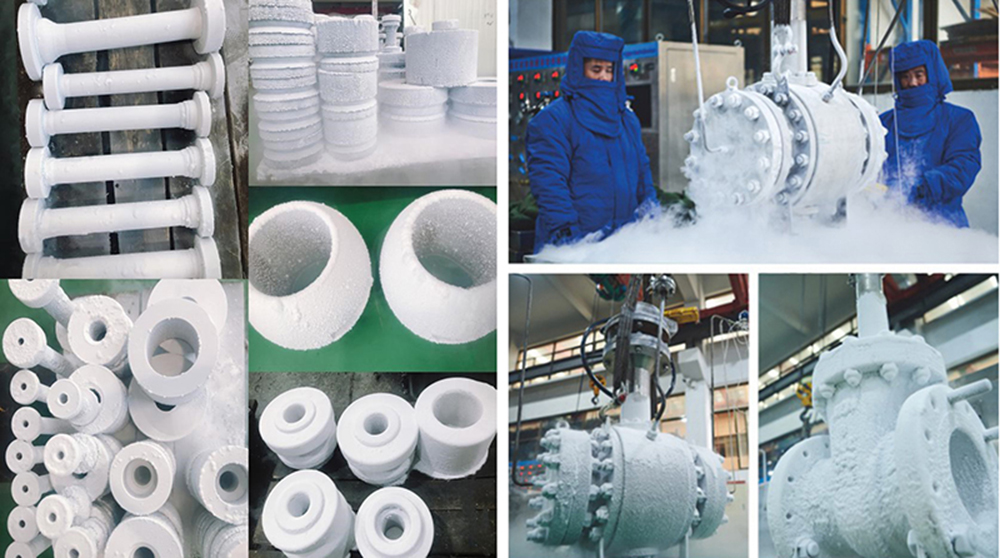

Todas las piezas metálicas se someten a más de dos tratamientos de frío profundo antes de su acabado;
Todos los vástagos de válvulas extendidos (excepto las válvulas de retención) están fabricados con materiales de aleación XM-19 o Inconel 718 de alto rendimiento;
Todas las esferas están endurecidas y rectificadas con precisión, con una precisión de superficie de más de 0,2 um;
Todas las juntas de labio son de marcas internacionales de primera línea;
Todas las superficies de sellado que coinciden con el sello de labios están pulidas con tecnología de precisión para lograr una precisión de superficie de más de 0,2 um;
Todas las válvulas criogénicas de la marca "TEJI" se prueban para verificar su rendimiento a temperatura normal y baja temperatura de acuerdo con los estándares industriales internacionales antes de salir de fábrica y se envían solo después de pasar la prueba;
Todos los sellos de las piezas de empaque del vástago extendido adoptan una estructura combinada única, que no solo puede garantizar un rendimiento de sellado a largo plazo, sino que también reduce el par de conmutación;

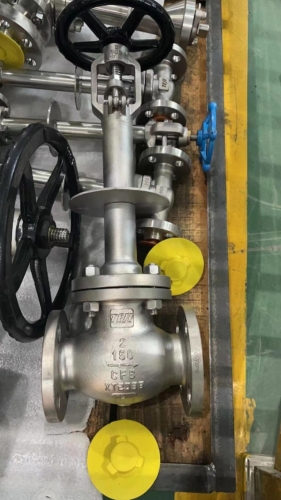

Todas las válvulas por debajo de -101 ℃ (excepto las válvulas de retención) están equipadas con placas de enfriamiento para garantizar de manera efectiva que la temperatura en la parte inferior del empaque sea superior a 0 ℃; al mismo tiempo, puede evitar eficazmente que el agua condensada se congele en el cuerpo de la válvula.
MEJORAS:
