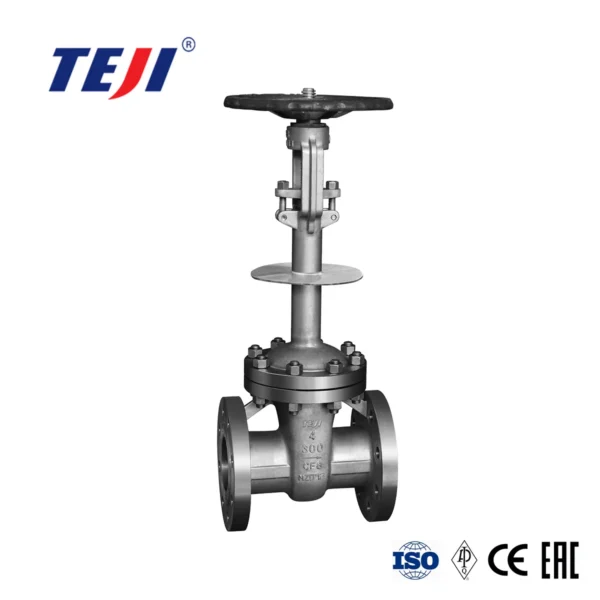

Existen dos tipos de diseños de bonete para válvulas de compuerta criogénicas: uno atornillado y otro soldado.
ESPECIFICACIONES:
1. Tamaño de la válvula: 2-1/2” ~ 24”
2. Clasificación aplicable: ASME 150# ~ 1500#
3. Temperatura: Hasta -196 ℃
4. Código y norma: BS, ASME, ASTM
Diseñado según BS6364, ASME B16.34 y ASME B16.25/16.5
5. Prueba de fugas en la carcasa y el asiento: API 598 y BS6364
6. Construcciones:
Conexión final: Bridada, soldada a tope o tipo RTJ
Sombrerete largo y extendido
Operador: Tipo accionado por engranajes
Diseño de alivio de presión (Diseño de equilibrio de presión)
Diseño de seguridad contra incendios / antiestático
Unidireccional / Bidireccional
CARACTERÍSTICAS:
1. Para evitar un aumento anormal de la presión en la cavidad central, se instala un orificio de alivio de presión en el lado de entrada del pistón.
2. La longitud superior del bonete se determina según la temperatura de trabajo de la válvula para garantizar un sellado fiable de la empaquetadura del vástago.
3. Selección razonable de materiales para empaquetaduras, juntas y otras piezas según la temperatura de trabajo.
4. La válvula de compuerta criogénica controla estrictamente la composición química del material y los indicadores de rendimiento mecánico, como la resistencia al impacto a temperatura criogénica.
5. La válvula de compuerta criogénica adopta diversos estándares de bridas de tubería y tipos de superficies de sellado, adecuados para diversas necesidades de ingeniería.
MATERIALES DE LAS PIEZAS PRINCIPALES:
| NOMBRE DE LAS PIEZAS | MATERIAL |
| CUERPO | Acero fundido – ASTM A351-CF8(M)/CF3(M) |
| CAPO | Acero fundido – ASTM A351-CF8(M)/CF3(M) |
| ASIENTO | ASIENTO BLANDO: PCTFEMETAL ASIENTO: ASTM A276-304L(H.F) |
| CUÑA | ASTM A276-304(L)(H.F) / 316(L)(H.F) o equivalente |
| VÁSTAGO | ASTM A276-316(L) |
| JUNTA | GRAFITO ENROLLADO EN ESPIRAL |
| EMPAQUETADURA | GRAFITO |
Todas las piezas metálicas se someten a más de dos tratamientos de frío profundo antes de su acabado;
Todos los vástagos de válvulas extendidos (excepto las válvulas de retención) están fabricados con materiales de aleación XM-19 o Inconel 718 de alto rendimiento;
Todas las esferas están endurecidas y rectificadas con precisión, con una precisión de superficie de más de 0,2 um;
Todas las juntas de labio son de marcas internacionales de primera línea;
Todas las superficies de sellado que coinciden con el sello de labios están pulidas con tecnología de precisión para lograr una precisión de superficie de más de 0,2 um;
Todas las válvulas criogénicas de la marca "TEJI" se prueban para verificar su rendimiento a temperatura normal y baja temperatura de acuerdo con los estándares industriales internacionales antes de salir de fábrica y se envían solo después de pasar la prueba;
Todos los sellos de las piezas de empaque del vástago extendido adoptan una estructura combinada única, que no solo puede garantizar un rendimiento de sellado a largo plazo, sino que también reduce el par de conmutación;
Todas las válvulas por debajo de -101 ℃ (excepto las válvulas de retención) están equipadas con placas de enfriamiento para garantizar de manera efectiva que la temperatura en la parte inferior del empaque sea superior a 0 ℃; al mismo tiempo, puede evitar eficazmente que el agua condensada se congele en el cuerpo de la válvula.
