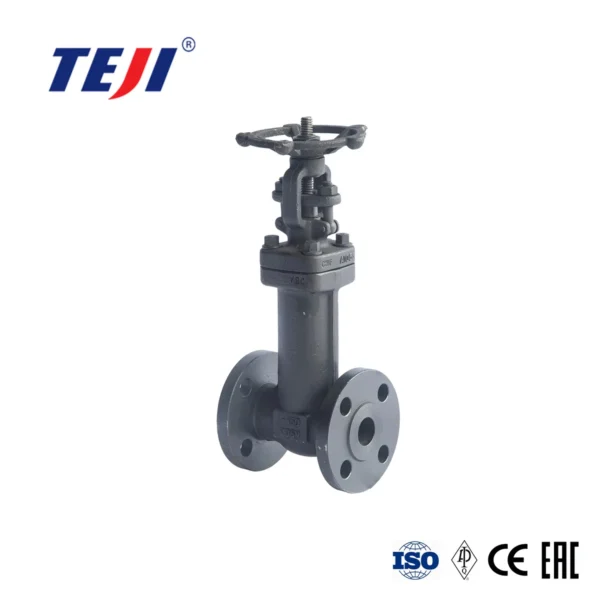

Válvula de compuerta forjada con sello de fuelle

Usted está aquí:

Válvula de compuerta forjada con sello de fuelle

Información de parámetros del producto

Teji Valve fabrica válvulas de compuerta selladas con fuelle de acero forjado en tres tipos de diseño de bonete: bonete atornillado, bonete soldado y bonete sellado a presión.

Oficina

Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

Compartir:

Descripción del Producto

INTRODUCCIÓN DEL PRODUCTO Teji Valve fabrica válvulas de compuerta de acero forjado con fuelle y diseño de bonete en tres tipos: atornillado, soldado y sellado a presión. Con el rápido desarrollo de la industria química, nuclear y otras industrias modernas, el número de tuberías con medios radiactivos está aumentando. Las válvulas utilizadas en estas líneas e instalaciones tienen requisitos especiales para sellos con fugas, y el uso de dispositivos de sellado de empaquetadura generales no ha logrado satisfacer estos requisitos. Por lo tanto, se requiere un sello de vástago con fuelle. La parte de apertura y cierre de esta válvula de compuerta forjada con fuelle es un disco con forma de tapón con una superficie de sellado plana o cónica, que se mueve en línea recta a lo largo del eje del fluido. La válvula de compuerta forjada con fuelle se utiliza a menudo en situaciones donde se requiere un sello de vástago hermético, como en aplicaciones de alto vacío y en la industria nuclear.

CARACTERÍSTICAS DE CONSTRUCCIÓN

  • Acero forjado, tornillo exterior y horquilla, vástago ascendente;
  • Volante fijo, asiento trasero integrado;
  • Cuña sólida, anillos de asiento renovables, empaque espiral;
  • Paso reducido o paso completo;
  • Soldadura por encastre, rosca, soldadura a tope, extremo bridado.

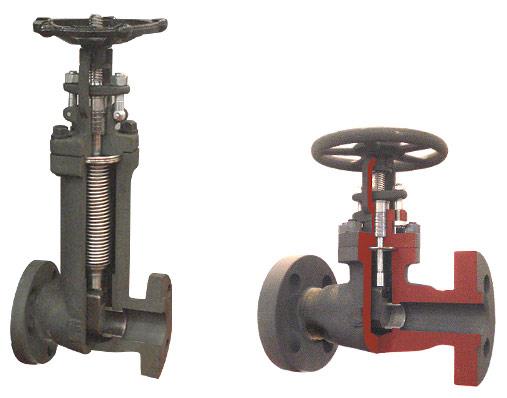

ESTRUCTURA

Válvula de compuerta forjada con sello de fuelle Descripción de la válvula

DIMENSIONES (MM) Y PESOS (KG)

NPSConv.3/8″1/2″3/4″1″1-1/4″1-1/2″2″
Completa3/8″1/2″3/4″1″1-1/4″1-1/2″
L797992111120152172
H(ABIERTO)220220225244321321347
An100100100125160160180
PesosAtornillado3.23.04.87.911.016.825.2
Soldado3.02.84.87.09.613.520.2
TABLA DE DATOS
NO.Nombre de la pieza  CS a ASTM  AS a ASTM                  Acero inoxidable según ASTM
  Tipo A105Tipo A182 F22Tipo A182 F304Tipo A182 F316(L)
1Cuerpo         A105      A182 F22    A182 F304(L)    A182 F316(L)
2Desct      A276 420      A276 304    A276 304(L)    A276 316(L)
3Empaquetador      Acero inoxidable corrugado + grafito                      Acero inoxidable + PTFE
4Perno del capó       A193 B7      A193 B16      A193 B8  A193 B8M
5Provenir       A182 F6     A182 F304    A182 F304(L)  A182 F316(L)
6Tubo de fuelle                                                        SS
7Capó         A105     A182 F22    A182 F604(L)  A182 F316(L)
8Empaquetadura del tallo            Grafito flexible                          PTFE
9Alfiler                   A276 420                     A182 F304
10Glándula                   A276 420                     A182 F304
11Perno de ojo de casquillo      A193 B7      A193 B16     A193 B8     A193 B8M
12Brida de casquillo                   A216 WCB                     A351 CF8
13Tuerca de casquilloA194 2HA194 4       A194 8      A194 8M
14Arandela de cojinete                                                        SS
15Tuerca de horquilla                                                    A276 410
16Letrero                                                        SS
17Volante                                                     A197
18H.W.Nut     A194 2H      A194 4      A194 8    A194 8M
Medio adecuado    W.O.G.etc    W.O.G.etc             HNO3,CH3OOH etc
Temperatura adecuada-29~425 grados C-29~550 grados C            -29~180 grados C

NOTA: Otros materiales están disponibles a pedido.

ESTÁNDAR DE APLICACIÓN
  • API 602, ASME B16.34, BS 5352
  • Pruebas según API 598
  • Marcado según MSS SP25
  • Extremos soldados por encastre según ASME B16.11
  • Extremos roscados según ASME B1.20.1
  • Extremos soldados a tope según ASME B16.25
  • Extremos bridados según ASME B16.5
