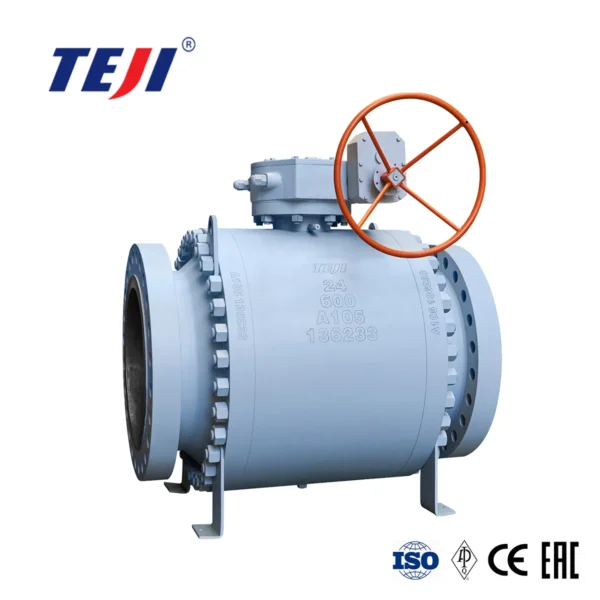

Las válvulas de bola de muñón tienen el obturador delimitado por un muñón que evita desplazamientos axiales de la propia bola en la dirección del flujo.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
| Construcción | Cuerpo atornillado de dos o tres piezas |
| Puerto | Diámetro reducido, diámetro completo o totalmente raspable |
| Retención del tallo | Vástago anti-explosión |
| Tasa de fuga | ISO 5208, categoría A, asiento blando, categoría D, asiento metálico |
| Dispositivo antiestático | Se incluye el diseño de la válvula de bola que incluye una conexión conductora eléctrica entre las partes internas de la válvula de bola y el cuerpo, proporcionando la función antiestática. |
| Alivio de presión | Alivio automático de la cavidad para evitar la sobrepresión en la cavidad corporal (asientos con alivio automático) |
| Bidireccional, doble bloqueo y purga (DBB) con sellado en ambas direcciones (DIB-1 y 2 a pedido) | |
| Caza de focas | Asiento metálico con recubrimientos de carburo de tungsteno o cromo. Metal primario secundario blando (PMSS) con diferente dureza entre la bola y el asiento para evitar el gripado del sustrato. Asiento blando con polímeros termoplásticos (Nylon, PEEK, PCTFE), polímeros especiales a pedido, elastómeros FKM, HNBR, EPDM. Juntas tóricas, elastómeros especiales a pedido. |
| Drenar | Conexiones perforadas y roscadas para todos los tamaños. |
| Respiradero | Conexiones de ventilación perforadas y roscadas para tamaños ≥DN150 (6″) < DN150 a pedido |
| Inyectores de grasa de vástago | Incluido para todos los tamaños |
| Inyectores de grasa para asientos | Incluidos para tamaños ≥DN150 (6″), <DN150 a pedido |
| Puntos de elevación | Incluso para tamaños ≥ DN150 (6″) o en válvulas de 250 kg min. |
| Pies de apoyo | Incluido para tamaños ≥ DN150 (6″) o en válvulas de 250 kg mín. |
| Extensión del tallo | No previsto para este modelo |
| Funcionamiento de la válvula | Palanca, caja de cambios o actuador con indicador de posición y dispositivo de bloqueo |
| Pruebas de materiales | Piezas de contención y control de presión según EN 10204 3.1 |
| Materiales en servicio agrio según NACE MR0175, MR0103, ISO 15156 | |
| Ensayos no destructivos (END) según API 6D, ASME B16.34 | |
| Prueba de válvulas | Pruebas hidrostáticas y neumáticas según API 6D, ASME B16.34, ISO 5208 (otras a pedido) |
DATOS TÉCNICOS:
Diseño: API 6D, API 6DSS, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292
Presión de diseño: ASME B16.34, EN 1092-1, ISO 17292
Espesor de la pared del cuerpo: ASME B16.34, ASME VIII Div. I, ISO 17292
Cara a cara: API 6D, ASME B16.10 Patrón largo
Rango de temperatura: -29 °C a 200 °C (-20,2 °F a 392 °F)
Rango de presiones: PN20 (ANSI 150) a PN420 (ANSI 2500)
Rango de tamaños: DN15 (1/2″) a DN1400 (56″)
Conexiones finales: ASME B16.5 ≤ DN600 (24″) Brida RF, FF, RTJ
MSS-SP-44 = DN550 (22″) Brida RF, FF, RTJ
ASME B16.47 A ≥ DN650 (26″) Brida RF, FF, RTJ
ASME B16.25 Soldadura a tope BW
HOMOLOGACIONES:
Nivel de Integridad de Seguridad: SIL 3
Resistencia al Fuego: API 607, API 6FA, BS 6755, ISO 10497-5
Clasificación de Área: ATEX 94/9/EC
Directiva de Equipos a Presión: PED 97/23/EC
Emisiones Fugitivas: ISO 15848/1
Construcción: API 6D, API 608
MEJORAS:
