Tamaño: 3″ (DN80)-96″ (DN2400)
Presión: 150LB-600LB / PN16- PN100
Material: WCB, WCC, WC6, WC9, C5, C12, C12A, LCB, LCC, LC1, LC3, CF8, CF8M, CF3, CF3M, CF8C
Medio: Agua, petróleo, gas, vapor
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

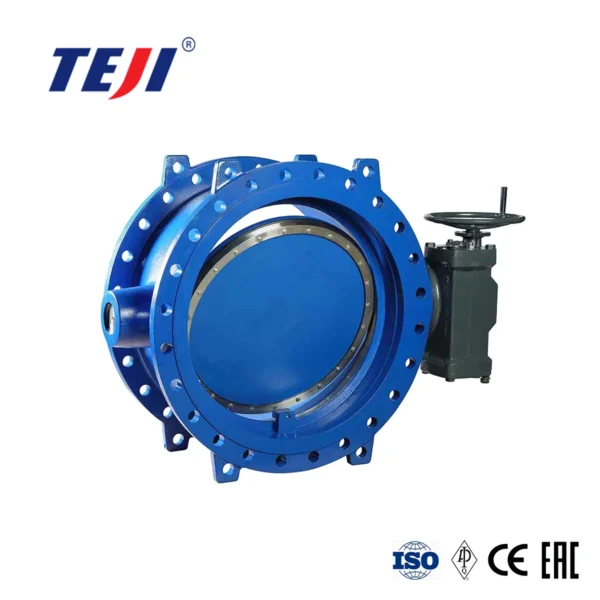

Válvula de mariposa con brida Válvula de mariposa tipo wafer Tamaño: 3″ (DN80) – 96″ (DN2400) Presión: 150LB – 600LB / PN16 – PN100 Material: WCB, WCC, WC6, WC9, C5, C12, C12A, LCB, LCC, LC1, LC3, CF8, CF8M, CF3, CF3M, CF8C Medio: Agua, petróleo, gas, vapor
1) Diseño y fabricación: API609 MSS SP-68
2) Cara a cara/extremo a extremo: ANSI B16.10
3) Dimensiones de la brida: ANSI B16.5A
4) Dimensiones de la soldadura a tope: ANSI B16.25
5) Clasificación de presión y temperatura: ANSI B16.34
6) Inspección y pruebas: API598
| Nombre de la pieza | Material | ||||||
| Cuerpo | WCB | LCB | WC6 | CF8 | CF3 CF3M Disco WCB LCB WC6 CF8 WC6 CF8M | CF3 | CF3M |
| Raíz | F6a | F304 | F6a | F304 | F316 | F304L | F316L |
| Asiento/Anillo de Asiento | PTFE/RPTFE/NYLON/DEVLON/PEEK o METAL | ||||||
| Empaquetadura | |||||||
| Junta | SS304 + Grafito/SS304 + Grafito | ||||||
| Pernos/Tuercas | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Medio adecuado | Aceite de oliva, etc. | HNO₃, CH₃OOH etc. | |||||
| Temperatura adecuada | -29~425 °C | -46~340 °C | -46~340 °C | -196~427 °C | -196~427 °C | -196-427 °C | |
CARACTERÍSTICAS DEL PRODUCTO
● Forma de conexión: Brida
● Forma del sello: Sellado forzado
● Presión de trabajo: Alta presión (1,6 MPa < PN < 10,0 MPa)
● Material de la superficie del sello: Sellado rígido metálico
● Aplicación: Uso industrial, Uso industrial en agua, Uso doméstico
● Presión: Clase 150~1500
● Conexión: Brida, Oblea, Soldadura a tope
● Operador: Manual, Engranaje
● Estructura: Sellado de tres excéntricas
● Vástago de la válvula: Extendido
● Temperatura de trabajo: Temperatura media (120 °C < 450 °C)
● Cuerpo de la válvula: Fundición
● Tamaño: DN40~DN2400
● Material: CI, DI, CS Acero inoxidable
● Asiento: Asiento de metal, Asiento de PTFE, Asiento de goma
● Código HS: 8481804090
