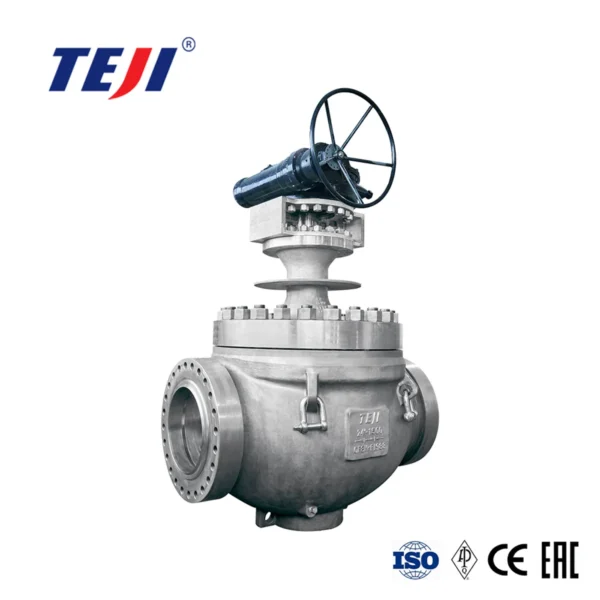

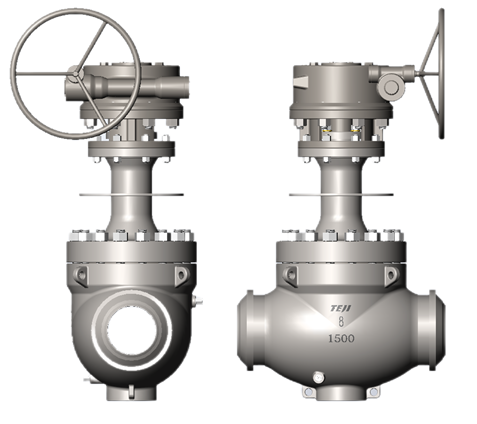

La válvula de bola de entrada superior criogénica, como un componente importante de encendido y apagado en el sistema de tuberías criogénicas, es una parte importante de la industria petroquímica, la separación de aire y la industria del gas natural.
ESPECIFICACIONES:
1. Tamaño de la válvula: 1/2” ~ 20” (acero fundido) / 1/2” ~ 36” (forjado)
2. Clasificación aplicable: ASME 150# ~ 1500#
3. Temperatura: Hasta -196 ℃
4. Códigos y normas: API, BS, ASME, ASTM
Diseñado según BS5351, ASME B16.34 y ASME B16.25/16.5
5. Prueba de fugas en la carcasa y el asiento: API 598 y BS6364
6. Construcciones:
Conexión final: Soldadura a enchufe, soldadura a tope o brida
Sombrerete largo extendido
Bola de muñón, bola flotante, paso total/paso reducido
Construcción de seguridad contra incendios (certificada por TÜV)
Accionamiento manual o motorizado (neumático, eléctrico o hidráulico)
Diseño unidireccional/bidireccional, con doble bloqueo y purga
CARACTERÍSTICAS:
1. La estructura de la válvula de bola de entrada superior permite el mantenimiento en línea.
2. Diseño de bonete extendido.
3. Diseño de la estructura de sello de carga dinámica del vástago de la válvula.
4. Diseño especial del conjunto del asiento de la válvula, sellado confiable y estructura de asiento desmontable.
5. Diseño de alivio de sobrepresión en la cavidad de la válvula.
6. Diseño antiasentamiento del vástago.
7. El bonete extendido cuenta con una bandeja de goteo que previene eficazmente la condensación hacia la capa aislante.
8. Resistente al fuego, antiestático y con función antiexpulsión del vástago.
MATERIALES DE LAS PIEZAS PRINCIPALES:
| NOMBRE DE LA PIEZA | MATERIAL |
| CUERPO | Acero forjado – ASTM A182-F304(L)/F316(L) – ASTM A351-CF8(M)/CF3(M) |
| CABEZA | Acero forjado – ASTM A182-F304(L)/F316(L) – ASTM A351-CF8(M)/CF3(M) |
| ASIENTO | PCTFE / GRAFITO |
| BOLA | ASTM A276-304(L) / 316(L)-(H.F) |
| VÁSTAGO | ASTM A276-304(L) / 316(L) |
| JUNTA | GRAFITO ENROLLADO EN ESPIRAL |
| EMPAQUETADURA DEL CASQUILLO | GRAFITO |
Todas las piezas metálicas se someten a más de dos tratamientos de frío profundo antes de su acabado;
Todos los vástagos de válvulas extendidos (excepto las válvulas de retención) están fabricados con materiales de aleación XM-19 o Inconel 718 de alto rendimiento;
Todas las esferas están endurecidas y rectificadas con precisión, con una precisión de superficie de más de 0,2 um;
Todas las juntas de labio son de marcas internacionales de primera línea;
Todas las superficies de sellado que coinciden con el sello de labios están pulidas con tecnología de precisión para lograr una precisión de superficie de más de 0,2 um;
Todas las válvulas criogénicas de la marca "TEJI" se prueban para verificar su rendimiento a temperatura normal y baja temperatura de acuerdo con los estándares industriales internacionales antes de salir de fábrica y se envían solo después de pasar la prueba;
Todos los sellos de las piezas de empaque del vástago extendido adoptan una estructura combinada única, que no solo puede garantizar un rendimiento de sellado a largo plazo, sino que también reduce el par de conmutación;
Todas las válvulas por debajo de -101 ℃ (excepto las válvulas de retención) están equipadas con placas de enfriamiento para garantizar de manera efectiva que la temperatura en la parte inferior del empaque sea superior a 0 ℃; al mismo tiempo, puede evitar eficazmente que el agua condensada se congele en el cuerpo de la válvula.
