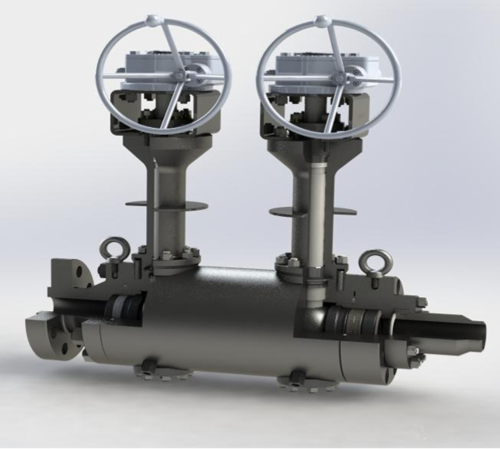

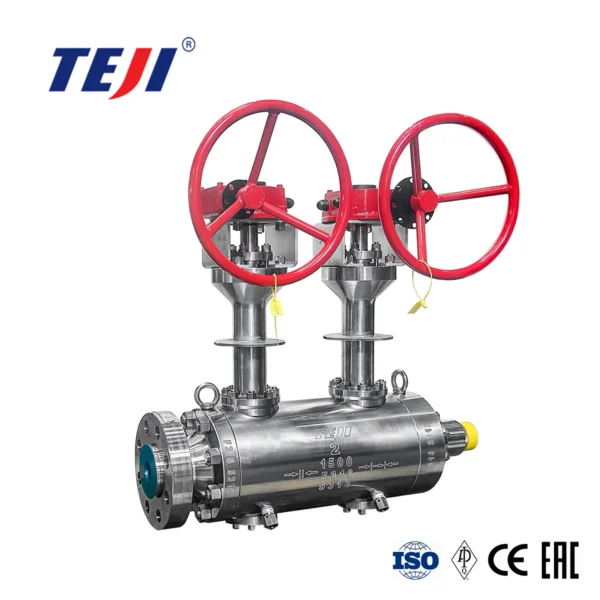

Las válvulas de bola de purga y bloqueo doble criogénico están diseñadas para obtener una doble barrera en la tubería y purgar el fluido atrapado entre las dos bolas desde una línea de drenaje dedicada.
DISEÑO DE VÁLVULAS
API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292
RANGO DE TEMPERATURA
-320.8 a 356 °F (-196 a 180 °C)
TAMAÑO
NPS 1”-12” (DN 25-300)
PRESIÓN NOMINAL
ASME Clase 150 – ASME Clase 2500
CARA A CARA
Según API 6D / Estándar GOST / Estándar personalizado. CONEXIONES FINALES
RF, RTJ según B16.5 y B16.47
BW, soldadura a tope según B16.25
SW, soldadura por encastre según B16.11
MATERIALES
Acero inoxidable, dúplex y superdúplex
Aleaciones de níquel, titanio
DISEÑO DEL CUERPO
Forjado, atornillado, de dos y tres piezas, con entrada superior
DISEÑO DEL ASIENTO
Asiento blando o metálico con revestimiento duro en la bola y los asientos
SPE / DPE
Asientos combinados
CARACTERÍSTICAS
Diseño de doble bloqueo y purga (DBB)
Sellos secundarios de grafito puro
Dispositivo antiestático
Vástago antiestático
Empaquetadura de vástago de bajas emisiones fugitivas disponible
Sellos de labio y configuración de grafito
Recubrimiento CRA disponible en todas las áreas de sellado dinámico o en todas las partes húmedas
Capó extendido disponible para bajas temperaturas
OPERADOR
Manual: llave inglesa o engranaje con candado
Accionamiento: Neumático/Hidráulico/Eléctrico
PRUEBAS Y CERTIFICACIONES
Cumplimiento con las normas de inspección y pruebas API 6D, ISO 5208, API 598, BS6364 y MESC SPE 77-200
Resistente al fuego y probada contra incendios según API 607/API6FA
Certificación SIL 3 según IEC61508
Emisiones fugitivas según ISO15848
PED 2014/68/UE Anexo III, Módulo H
¿DÓNDE SE UTILIZAN LAS VÁLVULAS DE DOBLE BLOQUEO Y PURGA?
Las válvulas de doble bloqueo y purga se utilizan comúnmente en la industria del petróleo y el gas, pero también pueden emplearse en otras industrias donde el aislamiento de las tuberías es crítico y no se producen fugas. Estos requisitos suelen exigirse cuando se trabaja con sistemas de alta presión, medios tóxicos o peligrosos, y cuando se requiere el mantenimiento y la calibración del aislamiento, manteniendo el resto del sistema de tuberías en funcionamiento. Existen numerosas aplicaciones en la producción, transmisión y almacenamiento de petróleo y petroquímicos, tanto en alta mar como en tierra, así como en el procesamiento industrial de gas natural.
Más específicamente, las aplicaciones DBB suelen incluir bucles de derivación para instrumentos, como medidores de flujo o manómetros, que requieren calibración a intervalos definidos. Aíslan la presión aguas arriba, proporcionan un sello de respaldo y liberan la presión capturada para su remoción o para trabajos aguas abajo donde no haya presión. Debido a la naturaleza de la aplicación, es recomendable un segundo sello. Los medios viscosos y corrosivos pueden aumentar la obstrucción o el fallo del sello. Una segunda válvula de aislamiento mejora la seguridad durante las operaciones de mantenimiento rutinario. Este es un ejemplo importante para comprender la definición API y el uso previsto del producto de un fabricante. Las aplicaciones mencionadas deben cumplirse mediante el uso de válvulas DIB, mientras que las válvulas DBB, como las válvulas de bola de muñón con sellos autoventilados, pueden provocar fugas en el primer sello y la obstrucción de la válvula de escape. Esto puede provocar que la presión aguas arriba supere el resorte y cree un segundo sello, lo que eventualmente puede dañarlo. Una solución popular es utilizar una válvula de bola, aguja o globo autoaccionada con una válvula de escape en el centro.
En conclusión, es importante comprender completamente las definiciones utilizadas para prescribir el tipo de válvula, especialmente cuando se trata de aislamiento de presión. El uso correcto de válvulas de purga de doble cierre de gran tamaño (DBB y DIB) puede resultar en un sistema de tuberías más seguro y rentable.
Todas las piezas metálicas se someten a más de dos tratamientos de frío profundo antes de su acabado;
Todos los vástagos de válvulas extendidos (excepto las válvulas de retención) están fabricados con materiales de aleación XM-19 o Inconel 718 de alto rendimiento;
Todas las esferas están endurecidas y rectificadas con precisión, con una precisión de superficie de más de 0,2 um;
Todas las juntas de labio son de marcas internacionales de primera línea;
Todas las superficies de sellado que coinciden con el sello de labios están pulidas con tecnología de precisión para lograr una precisión de superficie de más de 0,2 um;
Todas las válvulas criogénicas de la marca "TEJI" se prueban para verificar su rendimiento a temperatura normal y baja temperatura de acuerdo con los estándares industriales internacionales antes de salir de fábrica y se envían solo después de pasar la prueba;
Todos los sellos de las piezas de empaque del vástago extendido adoptan una estructura combinada única, que no solo puede garantizar un rendimiento de sellado a largo plazo, sino que también reduce el par de conmutación;
Todas las válvulas por debajo de -101 ℃ (excepto las válvulas de retención) están equipadas con placas de enfriamiento para garantizar de manera efectiva que la temperatura en la parte inferior del empaque sea superior a 0 ℃; al mismo tiempo, puede evitar eficazmente que el agua condensada se congele en el cuerpo de la válvula.
MEJORAS:
