DESCRIPCIÓN:

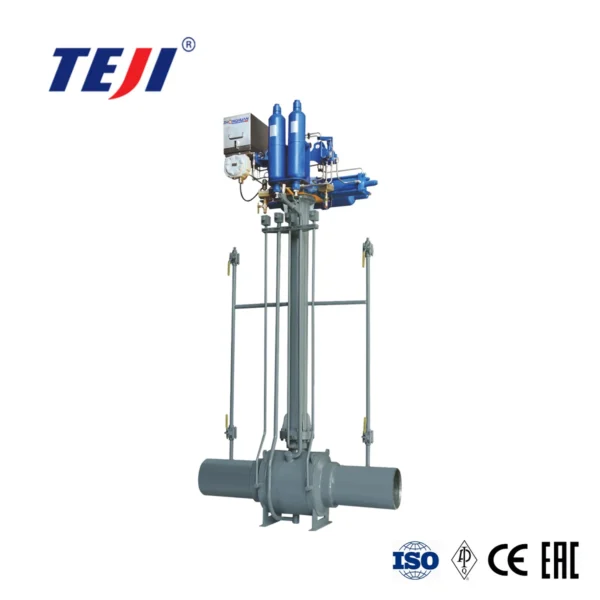

Las válvulas de bola totalmente soldadas se utilizan principalmente en tuberías de transmisión y distribución de gas (Mid-stream), típicas para instalaciones subterráneas y enterradas. La bola es fija y los anillos del asiento son flotantes, con libertad de movimiento a lo largo del eje de la válvula. La carga lateral generada por la presión que actúa sobre la bola es absorbida por cojinetes. A baja presión, el sellado del asiento se logra mediante el empuje de los resortes que actúan sobre él. A medida que aumenta la presión, la presión del fluido empuja los anillos del asiento contra la bola, lo que aumenta la fiabilidad del sellado.CARACTERÍSTICAS Y BENEFICIOS
Sellado aguas arriba. A baja presión, el contacto entre el asiento y la bola se mantiene mediante resortes Belleville. A presiones más altas, el contacto del asiento se refuerza con la presión de la línea. Aliviador interno automático de la presión del cuerpo. El alivio del exceso de presión en la cavidad del cuerpo es automático, evitando la acumulación peligrosa de presión. Cualquier presión que exceda la presión de la línea aguas abajo en aproximadamente 200 psi empuja el asiento aguas abajo lejos de la bola, permitiendo que la presión se libere en la tubería. Anillos de Asiento Giratorios. La exclusiva función de asiento giratorio es estándar en las válvulas de bola TEJI totalmente soldadas de 14″ (350 mm) y mayores. Ambos asientos giran 15 grados cada vez que se cierra la válvula, exponiendo un nuevo punto de presión de forma uniforme. Desgaste Distribuido del Asiento El punto de presión es la zona del inserto del asiento que experimenta una mayor velocidad cuando la válvula está cerrada y abierta. Aquí es donde el sello del asiento experimenta el mayor desgaste y, en la mayoría de las válvulas, donde se inicia una fuga. Al girar el anillo del asiento, el desgaste del punto de presión se distribuye por todo el sello, lo que aumenta su vida útil. Previene la Acumulación En algunos servicios, una válvula puede experimentar la acumulación de sedimentos perjudiciales alrededor del anillo del asiento. Esto puede provocar que el asiento se atasque y no selle correctamente. Las válvulas de bola TEJI totalmente soldadas, con su exclusivo asiento giratorio, pueden soportar estos servicios más exigentes. A medida que el asiento gira, previene cualquier acumulación o deshace la existente. Sellos de Vástago Sellos Delta y labio Los sellos de PTFE están incorporados en la zona superior del vástago. El PTFE es un material de baja fricción y no se deteriora, resistente a explosiones por descompresión rápida. La mayoría de los tamaños de válvulas incluyen un dispositivo para la inyección de sellador para establecer un sello secundario. Bola con Soporte de Muñón Permite Operación con Bajo Par de Torsión Independientemente del tamaño o la presión nominal, todas las válvulas de bola TEJI totalmente soldadas están montadas sobre muñones. Los vástagos forjados de alta resistencia se ubican en cojinetes de acero inoxidable impregnados con PTFE para un funcionamiento suave. Los vástagos montados sobre muñones absorben el empuje de la presión de la línea, evitando la fricción excesiva entre la bola y los asientos, por lo que incluso a la presión de trabajo nominal máxima, el par de operación se mantiene bajo. Doble Bloqueo y Purga Tanto en la posición completamente abierta como completamente cerrada, el anillo del asiento bloquea la presión a cada lado de la bola hacia la cavidad del cuerpo. La cavidad del cuerpo puede entonces purgarse o drenarse a través del puerto del cuerpo. Al bloquear y purgar una válvula de bola TEJI completamente soldada, se puede lograr lo siguiente: Prueba de integridad de la válvula Al purgar el cuerpo de la válvula, se verifica la integridad del sello del asiento. Esta prueba puede realizarse con la válvula abierta o cerrada antes del mantenimiento de la instalación. Al verificar la integridad de la válvula, se pueden prevenir fugas imprevistas. Sello de asiento secundario El sistema de inyección de sellador proporciona una manera rápida y sencilla de restablecer el cierre hermético si algún objeto extraño daña las superficies de sellado. El sistema de inyección también puede utilizarse para el lavado rutinario del área del anillo del asiento en servicios donde sea necesario.
