Válvula de compuerta forjada con bonete atornillado

Usted está aquí:

Válvula de compuerta forjada con bonete atornillado

Información de parámetros del producto

Puerto de conversión o puerto completo
Tornillo y horquilla externos (OS&Y)
Prensaestopas autoalineable de dos piezas
Junta espiral de grafito capturado

Oficina

Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

INTRODUCCIÓN DEL PRODUCTO Una válvula de compuerta es una válvula de apertura y cierre cuyo movimiento es perpendicular a la dirección del fluido. Esta válvula de compuerta forjada con bonete atornillado es fácil de instalar gracias a su conexión atornillada desmontable. La cara del sello es plana o cónica y el disco se mueve en línea recta a lo largo del eje del fluido. Es adecuada para calderas de petróleo, gas, agua caliente o agua a alta temperatura. Nuestros productos gozan de una excelente reputación a nivel nacional e internacional por su excelente calidad y precio competitivo.

CARACTERÍSTICAS

Conv. Puerto o puerto completo

Tornillo exterior y horquilla (OS&Y)

Prensaestopas autoalineable de dos piezas

Junta espiral de grafito capturado

Asiento trasero integrado

Extremos para soldadura de encastre según ASMS 16.11

Extremos roscados (NPT) según ANSI/ASME B1.20.1

NACE MR-01-75

OPCIONES
Acabados alternativos

Materiales alternativos de la carrocería

Asientos soldados

Carrocería extendida
NORMAS
API-602
BS 5352
ANSI B16.34
API-598
MSS SP-25
Válvula de compuerta forjada con bonete atornillado src=»http://tejiv.egold.vip/wp-content/uploads/2024/12/bolted-bonnet-forged-gate-valve-desc1.jpg» alt=»Válvula de compuerta forjada con bonete atornillado (desc.)» width=»295″ height=»394″ />

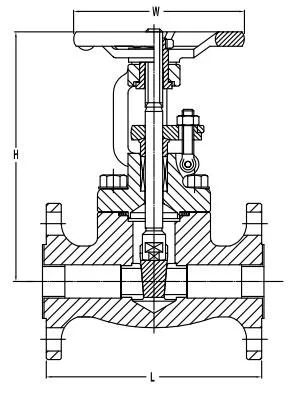

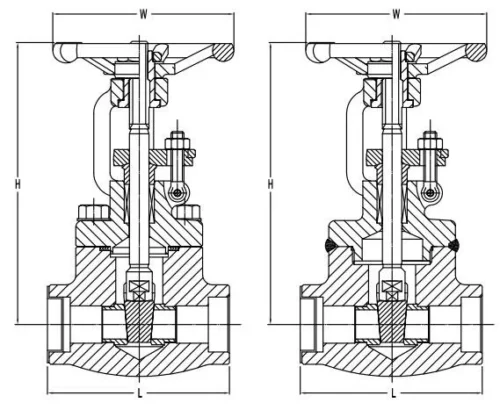

DIMENSIONES Y PESOS DE 150 LB EN PULGADAS/LIBRAS (MILÍMETROS/KG)

NPS	Conv.	1/2	3/4	1	1 1/4	1 1/2	2
NPS	Lleno		1/2	3/4	1	1 1/4	1 1/2	2
L		4-1/4 (108)	4-1/2 (117)	5 (127)	5-1/2 (140)	6-1/2 (165)	7 (178)	7 (178)
H (ABIERTO)		7 (180)	7-1/4 (182)	8-1/2 (216)	9-1/2 (240)	9-3/4 (246)	11-1/4 (283)	13-1/4 (333)
W		4 (100)	4 (100)	5 (125)	6-1/4 (160)	6-1/4 (160)	7 (180)	8-3/4 (220)
Peso		9.9 (4.5)	11.2 (5.1)	18.0 (8.2)	24.2 (11)	27.5 (12.5)	44.7 (20.3)	44.9 (20.4)

DIMENSIONES Y PESOS DE 300 LB EN PULGADAS/LIBRAS (MILÍMETROS/KG)

NPS	Conv.	1/2	3/4	1	1 1/4	1 1/2	2
NPS	Lleno		1/2	3/4	1	1 1/4	1 1/2	2
L		5-1/2 (140)	6 (152)	6-1/2 (165)	7.00 (178)	7-1/2 (190)	8-1/2 (216)	8-1/2 (216)
H (ABIERTO)		7 (180)	7-1/4 (182)	8-1/2 (216)	9-1/2 (240)	9-3/4 (246)	11-1/4 (283)	13-1/4 (333)
W		4 (100)	4 (100)	5 (125)	6-1/4 (160)	6-1/4 (160)	7 (180)	8-3/4 (220)
Peso		13.6 (6.2)	13.6 (6.2)	20.5 (9.3)	30.8 (14)	34.1 (15.5)	51.5 (23.4)	49.4 (22.4)

DIMENSIONES Y PESOS DE 600 LB EN PULGADAS/LIBRAS (MILÍMETROS/KG)

NPS	Conv.	1/2	3/4	1	1 1/4	1 1/2	2
NPS	Lleno		1/2	3/4	1	1 1/4	1 1/2	2
L		6-1/2 (165)	7.50 (190)	8.50 (216)	9 (229)	9.50 (241)	11.50 (292)	11.50 (292)
H (ABIERTO)		6-1/2 (166)	6-3/4 (169)	7-1/2 (193)	9 (230)	9-3/4 (246)	11-1/4 (283)	13-1/4 (333)
W		4 (100)	4 (100)	5 (125)	6-1/4 (160)	6-1/4 (160)	7 (180)	8-3/4 (220)
Peso		15.2 (6.9)	16.3 (7.4)	22.9 (10.4)	35.6 (16.2)	38.5 (17.5)	62.3 (28.3)	56 (25.4)

DIMENSIONES Y PESOS DE 800 LB EN PULGADAS/LIBRAS (MILÍMETROS/KG)

NPS	Conv.	3/8	1/2	3/4	1	1 1/4	1 1/2	2
NPS	Lleno		3/8	1/2	3/4	1	1 1/4	1 1/2	2
L		3 (79)	3 (79)	3-5/8 (92)	4-3/8 (111)	4-3/4 (120)	4-3/4 (120)	5-1/2 (140)	7 (178)
H (ABIERTO)		6-1/2 (166)	6-1/2 (166)	6-3/4 (169)	7-3/4 (193)	9 (230)	9-3/4 (246)	11 (283)	13 (332)
W		4 (100)	4 (100)	4 (100)	5 (125)	6-1/2 (160)	6-1/2 (160)	7 (180)	8 (200)
Pesos	Atornillado	5.3 (2.4)	5.1 (2.3)	5.7 (2.6)	9.9 (4.5)	13.0 (5.9)	15.8 (7.2)	24.6 (11.2)	41.4 (18.8)
Pesos	Soldado	5.3 (2.4)	5.3 (2.4)	5.9 (2.7)	10.1 (4.6)	13.4 (6.1)	16.3 (7.4)	25.1 (11.4)	42.0 (19.1)

DIMENSIONES Y PESOS DE 1500 LB EN PULGADAS/LIBRAS (MILÍMETROS/KG)

NPS	Conv.	3/8	1/2	3/4	1	1 1/4	1 1/2	2
NPS	Lleno		3/8	1/2	3/4	1	1 1/4	1 1/2	2
L		3 (79)	4-1/4 (111)	4-1/4 (111)	4-1/4 (111)	4-3/4 (120)	4-3/4 (120)	5-1/2 (140)	7 (178)
H (ABIERTO)		6-1/2 (166)	6-3/4 (170)	7-1/2 (193)	9 (230)	9-3/4 (246)	11-1/4 (283)	12-3/4 (325)	13-1/4 (334)
W		4 (100)	5 (125)	5 (125)	6-1/4 (160)	6-1/4 (160)	7 (180)	7-3/4 (200)	7-3/4 (200)
Pesos	Atornillado	5.3 (2.4)	10.3 (4.7)	10.3 (4.7)	15.0 (6.8)	19.8 (9)	27.3 (12.4)	38.5 (17.5)	41.4 (18.8)
Pesos	Soldado	5.3 (2.4)	10.6 (4.8)	10.6 (4.8)	15.2 (6.9)	20.2 (9.2)	27.7 (12.6)	38.9 (17.7)	42.0 (19.1)
